快速砂光机大型单砂光机木工机械

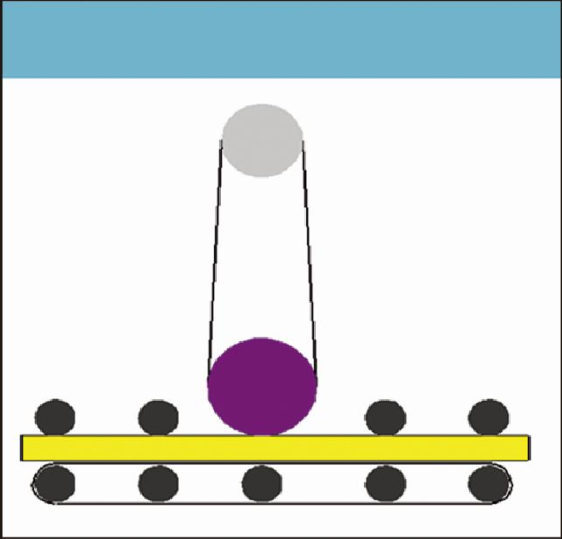

大型单砂结构示意图和外观（以实际生产为准）

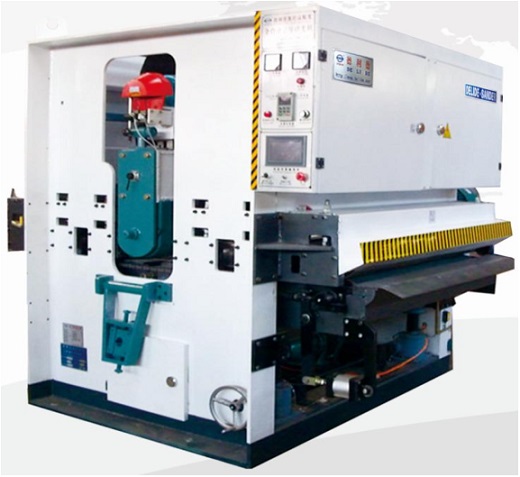

 结构原理 |  机器外观 |
（1）固定厚度的螺旋辊以8°的斜角安装，并与待加工木材成一定角度。起到打磨时不塌陷，固定厚度的作用，可有效消除波纹现象。
（2）打磨量大，抛光精度高。单面磨削后工件厚度公差在0.1mm以内；
（3）采用变频调速送纸，送纸速度可任意调节，并配有自动厚度传感器，自动适应片材厚度，防止卡纸和大波状。
（4）具有防沙沟装置，由独立的研发程序控制，消除停机时的沙沟现象，保护电路板；
（5）辊筒和输送机双驱动系统的联合进给起到了有效的缓冲作用，不打滑；
（6）采用先进的微电脑防回位装置，自主研发程序控制，防止纸张弹出。

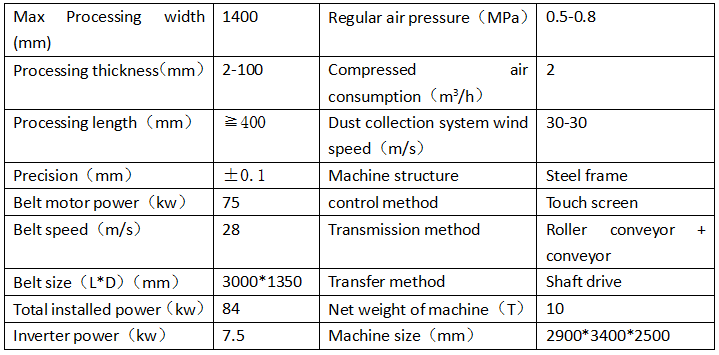

大型单磨机主要技术参数（以实际生产为准）
T大型单砂的主要配置参数（以实际生产为准）
*滚筒、帧 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 | 主砂光机 | D450 | 1 | 德力 | 国内 | |
2 | 托辊 | D377 | 1 | 德力 | 国内 | |
3 | 托辊、压辊 | D240、D159 | 13 | 德力 | 国内 | |
4 | 高强度机架 | 国标Q235B * 25mm | 1 | 德力 | 国内 | |
*电机功率 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 |
75kw马达 | 1TL001-2DB | 1 | 贝德 | 西门子汽车（中国）有限公司 |
选择三个之一 |
2 | YX3-280S-4 | 1 | 李久/ Tekong | 山东力酒特种电机有限公司/南京控制电机有限公司 | ||
3 | 7.5kw马达 | YX3-132M-4 | 1 | 李久/ Tekong | 山东力酒特种电机有限公司/南京控制电机有限公司 |
选择两个之一 |
4 | 7.5kw减速机头 | R87-P7.5-17.08-M1 | 1 | 东方传动 | 浙江东方传动机械有限公司 | |
5 | BCH齿轮减速机 | BCH1-35-Y90-1.5-M1 | 1 | 东城减速机 | 常州东成减速机有限公司 | |
*轴承 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 | 调心滚子轴承 | 22315EAE4 | 2 | NSK | 日本 | 砂光机D450 |
2 | 22312EAE4 | 2 | 支撑辊D377 | |||
3 | 深沟球轴承 | 6309DDUCM | 2 | NSK | 日本 | 传送带轴承支撑辊D240 |
4 | 调心轴承 | UC212D1 | 4 | NSK | 日本 | 托辊D240 |
5 | UC210D1 | 20 | 托辊D159、P压辊D159 | |||
6 | 关节轴承 | GE45ES | 2 | 浪生 | 国内 | 传送带张紧辊D240上的滑动轴偏斜 |
7 | 调心轴承 | UC207 | 4 | 质量标准 | 国内 | 低速起重腿支撑 |
*轴承座 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 | 可调滚子轴承座 | DLD22315我 | 2 | 滑行 | 国产铸钢座椅 | 砂光机D450 |
2 | DLD22312 | 2 | 支撑辊D377 | |||
3 | 调心轴承座 | F212 | 4 | 滑行 | 国产铸钢座椅 | 支撑辊D240 |
4 | FL210 | 8 | 支撑辊D159 | |||
5 | T210 | 12 | P压辊D159 | |||
6 | P207 | 4 | 低速起重腿支撑 | |||
*电工 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 | PLC可编程控制器 | S7-200智能 | 1 | 西门子 | 德国 | |
2 | CNC触摸屏 | SMART 700IEV3 | 1 | 西门子 | 德国 | |
3 | 接触器 | 3RT5054-1AP36 | 3 | 西门子 | 德国 | |
4 | 3RT6024-1AN20 | 2 | ||||
5 | 逆变器 | ALPHA6000E | 1 | 阿尔法 | 深圳 | 7.5千瓦 |
6 | 塑壳断路器 | NM1-630S / 3300 | 1 | 正泰 | 浙江省 | |
7 | 微型断路器 | Multi9 C65N | 4 | 施耐德 | 法国 | |
8 | 控制变压器 | BK-500VAE | 1 | 华运装备 | 上海 | |
9 | 电表 | 6L2-A | 1 | 长城 | 浙江省 | 200/5 |
10 | 电压表 | 6升2-V | 1 | 长城 | 浙江省 | 450V |
11 | 电流互感器 | BH-0。 66 30I | 1 | 正泰 | 浙江省 | |
12 | 电机保护器 | SX801AL | 1 | 苏雪 | 上海 | |
13 | 开关电源 | S-35-24 | 2 | 镇安电气 | 浙江省 | |
14 | 限时继电器 | AH3-3 | 1 | 松龄 | 深圳 | |
15 | 电光开关 | CDD-11N * | 3 | OPTEX | 日本 | |
16 | FA18-8NA | 2 | 感到 | 浙江省 | ||
17 | 镜头光电 | PTE-PM5SK | 3 | 蓝宝 | 上海 | |
18 | 旋转编码器 | CHA-10B-G5-24C | 1 | 北新光电 | Heilongjiang | |
*气动配件 | ||||||
N琥珀色 | 名称 | 规格/型号 | 数量 | 牌 | 品牌起源 | 注意 |
1 | 电磁阀 | AC187V-253V | 3 | 滑行 | 台湾（定制） | |
2 | C汽缸 | SC63×7 | 1 | 东阳 | 台湾（定制） | |
3 | SC100×50 | 2 | 东阳 | 台湾 | ||
4 | 水分离器 | BFC-3000 | 1 | BFC | 浙江省 | |
5 | 气压盘式制动器 | A-105 | 1 | CHL轩豪变速箱 | 上海 | |
