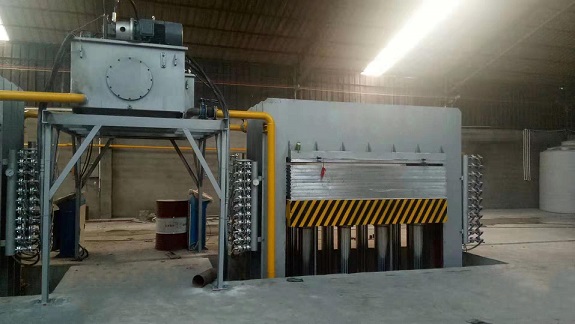

热压时间

在热压过程中热压，总的热压时间可以根据压力和温度分为几部分。要注意的要点是关闭时间和主要热压时间。如果有厚度调节，则主要压制时间是从加热板与厚度的接触到加热板的开口。关闭时间是压力的函数。一般而言，主压制时间最重要，对刨花板的性能影响最大，例如直接影响刨花板厚度的密度，刨花板的厚度控制，刨花板的表面质量，刨花板的耐久性。胶水和预固化。除了影响这些的关闭时间和主要加压时间外，其他时间也具有经济意义。减少任何兼职时间可以提高生产率并降低成本。关闭时间对刨花板厚度的密度有影响。在大多数热压条件下，密度形成梯度，并且板的表面相对致密。不同的压力和关闭时间对刨花板的密度有不同的影响。例如，存在三种具有相同平均密度的刨花板。除热压机的关闭时间外，这三种刨花板的原料和制造方法均相同。热压机的关闭时间短（初始压力高），表层的密度高，芯层的密度小，同一刨花板的厚度之间的密度差大。相反，热压机的关闭时间长（初始压力低），厚度的每个部分的密度都接近刨花板的平均密度。由于密度和强度之间的关系，前者具有较高的抗弯强度。尽管后者的平面抗拉强度增加了，但是其抗弯强度却远低于前者。

热压机的关闭时间会影响刨花板和中密度纤维板的厚度公差。热压机的关闭时间长，尤其是在高温下热压时。释放压力后，表面层粘合剂被预固化，导致粘合性差，因此板的厚度具有较大的回弹率，并且厚度难以控制。热压机的关闭时间速度通常控制在15-30mm / s。过快也会使板坯的内部排气不足，从而损坏板坯结构。

空载快速关闭部分是一个空行程，主要是为了消除板坯上（下）热压板的空间。该时间不应超过10s。太长的时间首先会影响生产率，其次，很容易使板坯下表面的预固化层变厚并影响产品质量。当然，太快也可能吹走板坯表面上的小材料。

热压的热压时间是为了使人造板中的胶粘剂具有更高的固化速度，同时使木材具有一定程度的可塑性，达到所需的木板厚度，并且避免电路板的工艺缺陷，例如起泡。热压机的热压时间主要取决于以下因素：①胶粘剂的固化速度； ②板坯的水分含量； ③板的厚度； ④板种；树种；热压温度等

例如：常用的脲醛树脂胶，胶合板的热压时间为0.7〜1.0 min / mm；刨花板的热压时间为14〜40s / mm。干中密度纤维板为20〜30s / mm。

另外，热压的热压时间不应太长，否则会引起板表面胶粘剂的热分解和高温下木质纤维素大分子的降解。除了热压机的关闭时间和热压时间外，其他时间的减少在经济上也很有意义。热压机的任何兼职减少都可以提高生产率并降低生产成本。
