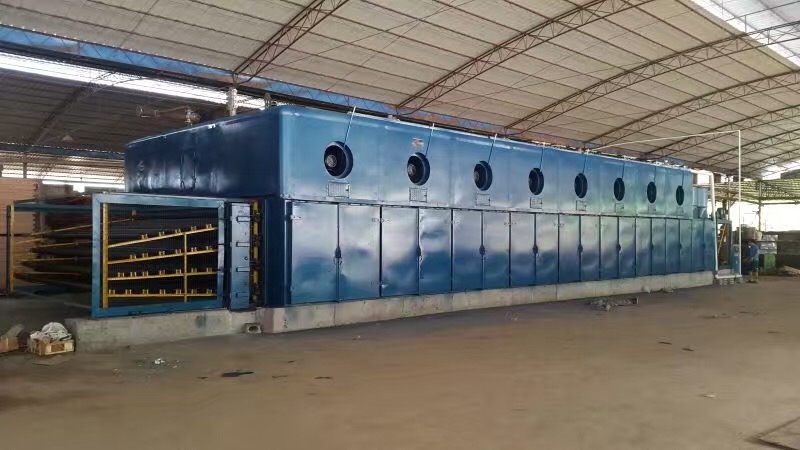

单板烘干机的结构

任何类型的结构单板烘干机可以分为框架，传动装置，加热装置，门，外壁和附件装置等5个重要部分，但不同类型的贴面烘干机各有特点。

目前，胶合板制造商使用的胶合板单板干燥机主要是多层网带单板干燥机和辊式单板干燥机。网带单板干燥机可用于干燥前后板和芯板，辊式单板干燥机主要用于干燥芯板。

1.网带单板干燥机

网带单板干燥机使用上下网带输送单板。下网带主要用于支撑和传递，上网带用于压实。其功能是在单板干燥过程中提供适当的压紧力。为了防止单板在干燥过程中变形。

网带式干燥机的网带为2.5毫米×1毫米（宽×厚度）镀锌扁铁丝，左右螺旋形环绕，中间插入由直径3 mm的镀锌圆铁丝组成的金属网带。 。

对于用网带输送的单板干燥机，正确的网带长度很重要。在网带传动过程中，如果网带太松，传动不稳定，网带的下垂程度将导致单板变形。如果网带太紧，网带会拉伸变形，缩短网带的使用寿命。两个相邻驱动辊之间的网带松紧度应为10 mm。滚动轴承上的调节螺钉通常用于调节轴承的位置并改变网带的松紧度。

网带驱动器的另一个问题是网带整流。由于网带的长度大且精度有限，因此在传动过程中可能会发生网带的偏斜现象。当网带跑掉时，网带的边缘会在干燥架上刮擦，网带边缘的铜焊接头会损坏，从而影响网带的使用寿命。因此，当前的网带单板干燥机增加了调节偏差的装置以防止这种情况。

2.滚筒式干衣机

滚筒单板干燥机使用一对上下滚筒组，并依靠滚筒组的旋转和摩擦来驱动单板。

滚筒干燥机在下部滚筒的一端具有链轮，在另一端具有长齿轮。链条带动链轮旋转，下辊旋转，上辊旋转。上辊以自重放置在下辊上。滚筒的旋转将单板向前驱动。上辊的一端的轴承呈槽形，另一端配有长齿齿轮以匹配。因此，上辊可以在一定范围内移动，并且可以适应于不同厚度的薄板，并且由于上辊的重力，辊总是与薄板的表面接触。

以上内容是关于单板干燥机的结构，希望对您有所帮助。
